שסתום סרוו פרופורציונלי הידראולי הפועל ישירות 31.5 MPa

$100
6-499 set
$80
500-9999 set
$50
≥10000 set

option	GSV06
צור קשר עכשיו

Warranty: 1 Year

Showroom Location: None

Brand Name: GRH

Place Of Origin: Shanghai, China

Pressure: Other

Structure: Other, Direct acting spool valve with steel sleeve

Weight: 2.3

Power: 2.2kw

Dimension(L*W*H): 25*25*25

Valve Type: Hydraulic Proportional Servo Valve

Maximum Pressure: 40L/Min(06) & 100L/Min(10)

Maximum Flow Rate: 31.5 MPa

שם מוצר: hydraulic proportional servo valve

Material: Cast Iron

Drive: Proportional solenoid valve with position controller

Type Of Installation: Base plate, mounting hole structure diameter 6 (ISO 4401-03-02-0-94)

Seismic, Detection Conditions: The maximum 25g vibrates in three dimensions(24h)

Protection Grade: Accord with DIN 40050 standards based IP 65

Ambient Temperature Range: -20...+50 °C

Displacement Sensor Wiring: Socket Pg7(4P)

Supply Voltage: 24Vnom( External electrical amplifier )

תיאור

תיאור מוצר

תיאור מוצרים

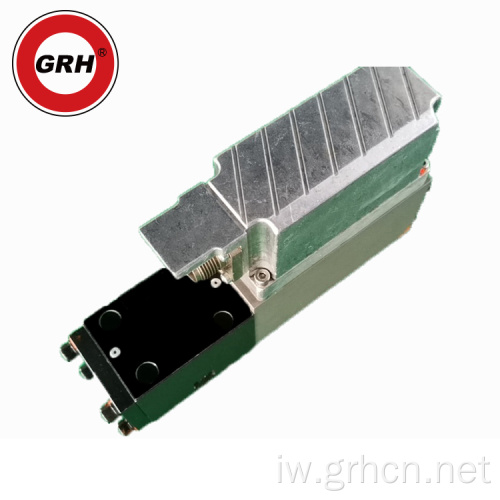

שסתום סרוו פרופורציונלי הידראולי בעל פעולה ישירה 31.5 MPa עם בוכנת בקרה ושרוול פלדה

-GSV הוא שסתום סולנואיד סרוו הפועל ישירות עם בוכנת בקרה ושרוול פלדה. הביצועים של שסתום סרוו אמינים. - יחידת בקרה אלקטרונית עם יחידת משוב מיקום וחיישן תזוזה מובנית באלקטרומגנט המתכוונן.

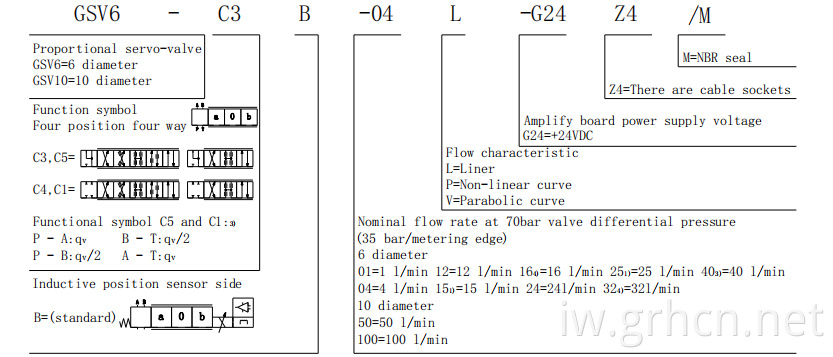

1) רק ביחס למאפיין זרימה P 2) נקודת מפנה 60% עבור זרימה נומינלית "15" ו-"25" של קוטר 6 אחרת נקודת מפנה 40% 3) עבור קוטר 6, qv 2:1 רק עבור זרימה נומינלית = 40 l/min 4) עבור סליל פרבולי בלבד ("V").

Mounting surface	ISO4401 standard 06,10
Max flow	40L/Min(06) and 100L/Min(10) When the pressure drop is equal to 70 bar
Max pressure	31.5 MPa
Structure	Direct acting spool valve with steel sleeve
Drive	Proportional solenoid valve with position controller
Type of installation	Base plate, mounting hole structure diameter 6 (ISO 4401-03-02-0-94)
Installation position	Any
Ambient temperature range	-20...+50 °C
Weight	2.3kg
Seismic, detection conditions	The maximum 25g vibrates in three dimensions(24h)

Electrical parameters
Relative power-on duration	100%
Supply voltage	24Vnom( External electrical amplifier )
Protection grade	Accord with DIN 40050 standards based IP 65
Electromagnet connection	Socket DIN 43650/ISO 4400, M16x1.5( 2P+PE )
Displacement sensor wiring	Socket Pg7(4P)
Maximum wiring current	2.7A
Coil resistance R20	2.5Ω
Maximum power consumption, when 100% load and working temperature	40VA
Motion detector DC/DC-technology	Power supply：+15V/35mA；-15V/35mA Signal：0...±10V( RL≥10kΩ )

Steady state/Dynamic
Hysteresis	≤0.2%
Manufacturing tolerance, against qmax	＜10%
Response time, for signals Variation 0...100%	＜10% ms
Temperature drift	Zero displacement ＜1%, ∆T=40°C
Zero adjustment	Factory setting ±1%
